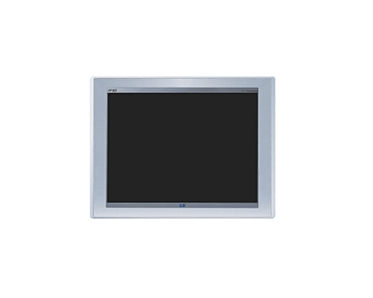

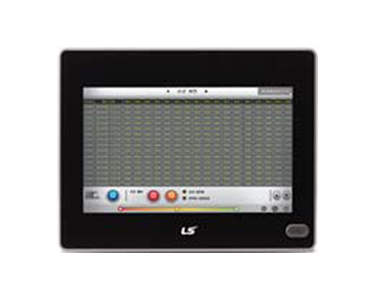

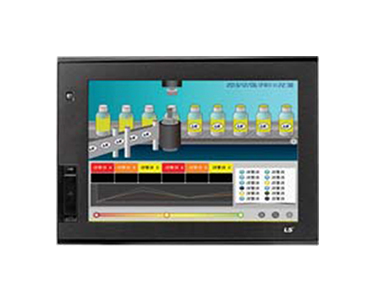

XP90
Windows CE기반의 신개념 HMI기기
15", 1024 x 768


* 특징
  • 65,636 컬러 지원으로 선명하고 사실적인 표현 가능
  • 다양한 벡터 심볼과 고품위 래스터 심볼 제공
  • BMP, JPG, GIF, WMF 등 다양한 그래픽 형식 지원
  • 애니메이션 GIF 지원으로 간단한 동영상 효과
  • 10/100 BASE-T 이더넷 기본 장착
  • 편리하고 사용하기 쉬운 화면편집 기능
  • 데이터관리 기능의 강화 (로깅, 레서피, 알람)
  • 자사 제어기의 상태 정보읽기 기능 제공 (진단, 유지보수 기능)
  • 동시에 12개국 언어 표시 및 일괄 언어변경 기능 제공
  • 오프라인 가상 운전 제공
  • HMI S/W의 태그 기능 적용 (그래픽 개체에 매핑된 디바이스 주소변경 용이)
  • USB Host 기능을 통한 다양한 PC용 기기 사용 (마우스, 키보드 등)
  • 넉넉한 화면 저장용 메모리 제공 (10MB)

* 규격
기종 XP50-TTA/DC XP70-TTA/AC
XP70-TTA/DC		 XP80-TTA/AC
XP80-TTA/DC		 XP90-TTA/AC
컬러
표시소자 TFT Color LCD
화면크기 21cm(8.4") 26cm(10.4") 31cm(12.1") 38cm(15")
해상도(W x H)Pixels 640 x 480 800 x 600 1024 x 768
색상 65,536 컬러
백라이트 CCFL(LCD일체), 자동On/Off지원
50,000시간 60,000시간
Contrast 고정
휘도 480cd/㎡ 430cd/㎡ 400cd/㎡ 450cd/㎡
시야각 상/하(Degree) 50/60 45/65 45/75 60/50
좌/우(Degree) 65/65 65/65 65/65 75/75
터치판넬 8선식, 아날로그
동작 LED 녹: 정상 RUN상태(모니터링, 작화데이터 다운로드)
적: 에러 발생 (통신 오류, 작화데이터, 에러)
메모리 화면데이터 10MB 20MB
백업데이터 512KB(로깅,알람 데이터 보관)
이더넷 1ch, IEEE802.3, 10/100Base-T
USB인터페이스 USB Host X 2
시리얼 RS-232C 2ch (PC 통신용 1포트)
RS-422/485 1ch, 422/485 모드선택
CF카드 인터페이스 CF카드 (TYPE-I) X 1
AUX인터페이스 옵션 장착 가능
규격인증 CE, UL, KCC
Protection IP65F (Front Water Proof Structure)
외형치수(WxHxD)mm 240 x 174 x 73 317 x 243 x 73 395 x 294 x 73
Panel Cut(WxH)mm 228 x 158 294 x 227 383 x 282
무게(kg) 1.4 2.2 2.4 3.9
전원 정격전압 DC 24V AC100~220V, DC 24V AC100~220V
전압허용 AC - MIN 85 VAC, MAX 264 VAC
DC MIN 19.2 VDC, MAX 28.8 VDC -
소비전력(W) AC - 37 40 46
DC 20 27 30 -
Ch 1 (RS-232C): K120S접속(전용 통신)
Ch 2 (RS-422/485): XP10 시리즈간 접속(MODBUS)
K120S의 RS485통신 (Inverter 전용): Inverter Multidrop 접속

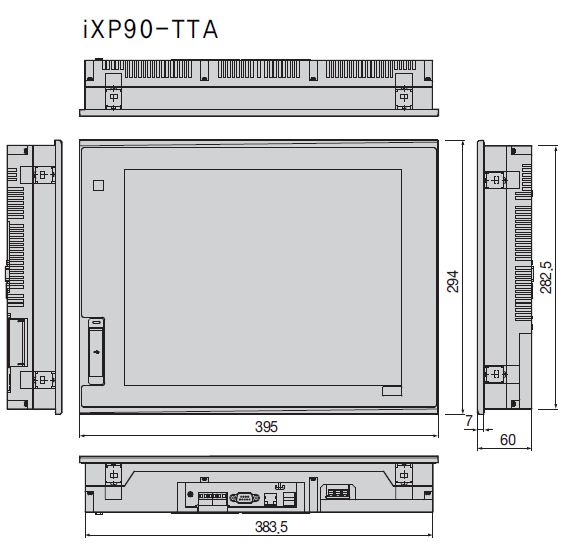

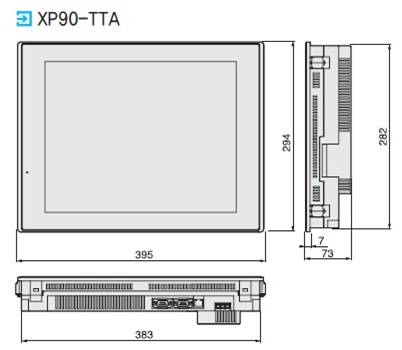

* 외형

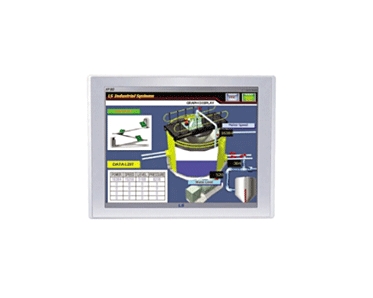

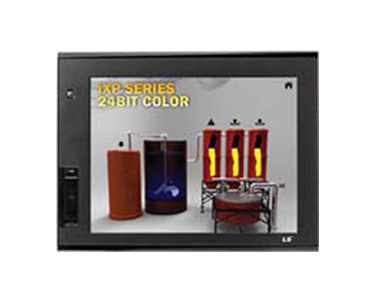

XP80
Windows CE기반의 신개념 HMI기기
12.1", 800 x 600


* 특징
  • 65,636 컬러 지원으로 선명하고 사실적인 표현 가능
  • 다양한 벡터 심볼과 고품위 래스터 심볼 제공
  • BMP, JPG, GIF, WMF 등 다양한 그래픽 형식 지원
  • 애니메이션 GIF 지원으로 간단한 동영상 효과
  • 10/100 BASE-T 이더넷 기본 장착
  • 편리하고 사용하기 쉬운 화면편집 기능
  • 데이터관리 기능의 강화 (로깅, 레서피, 알람)
  • 자사 제어기의 상태 정보읽기 기능 제공 (진단, 유지보수 기능)
  • 동시에 12개국 언어 표시 및 일괄 언어변경 기능 제공
  • 오프라인 가상 운전 제공
  • HMI S/W의 태그 기능 적용 (그래픽 개체에 매핑된 디바이스 주소변경 용이)
  • USB Host 기능을 통한 다양한 PC용 기기 사용 (마우스, 키보드 등)
  • 넉넉한 화면 저장용 메모리 제공 (10MB)

* 규격
기종 XP50-TTA/DC XP70-TTA/AC
XP70-TTA/DC		 XP80-TTA/AC
XP80-TTA/DC		 XP90-TTA/AC
컬러
표시소자 TFT Color LCD
화면크기 21cm(8.4") 26cm(10.4") 31cm(12.1") 38cm(15")
해상도(W x H)Pixels 640 x 480 800 x 600 1024 x 768
색상 65,536 컬러
백라이트 CCFL(LCD일체), 자동On/Off지원
50,000시간 60,000시간
Contrast 고정
휘도 480cd/㎡ 430cd/㎡ 400cd/㎡ 450cd/㎡
시야각 상/하(Degree) 50/60 45/65 45/75 60/50
좌/우(Degree) 65/65 65/65 65/65 75/75
터치판넬 8선식, 아날로그
동작 LED 녹: 정상 RUN상태(모니터링, 작화데이터 다운로드)
적: 에러 발생 (통신 오류, 작화데이터, 에러)
메모리 화면데이터 10MB 20MB
백업데이터 512KB(로깅,알람 데이터 보관)
이더넷 1ch, IEEE802.3, 10/100Base-T
USB인터페이스 USB Host X 2
시리얼 RS-232C 2ch (PC 통신용 1포트)
RS-422/485 1ch, 422/485 모드선택
CF카드 인터페이스 CF카드 (TYPE-I) X 1
AUX인터페이스 옵션 장착 가능
규격인증 CE, UL, KCC
Protection IP65F (Front Water Proof Structure)
외형치수(WxHxD)mm 240 x 174 x 73 317 x 243 x 73 395 x 294 x 73
Panel Cut(WxH)mm 228 x 158 294 x 227 383 x 282
무게(kg) 1.4 2.2 2.4 3.9
전원 정격전압 DC 24V AC100~220V, DC 24V AC100~220V
전압허용 AC - MIN 85 VAC, MAX 264 VAC
DC MIN 19.2 VDC, MAX 28.8 VDC -
소비전력(W) AC - 37 40 46
DC 20 27 30 -
Ch 1 (RS-232C): K120S접속(전용 통신)
Ch 2 (RS-422/485): XP10 시리즈간 접속(MODBUS)
K120S의 RS485통신 (Inverter 전용): Inverter Multidrop 접속

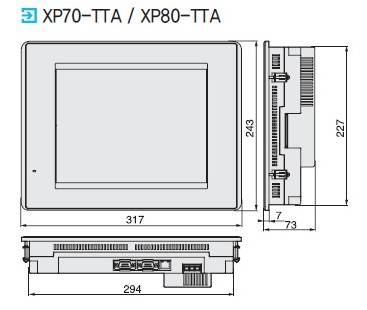

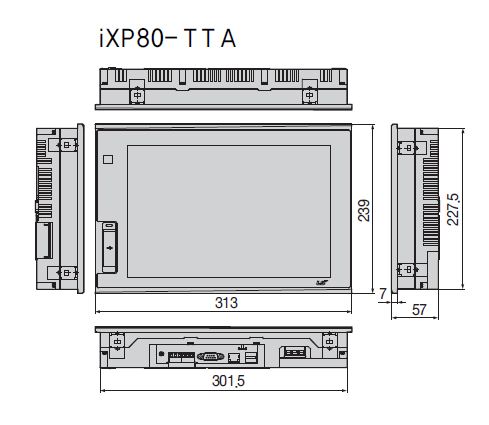

* 외형

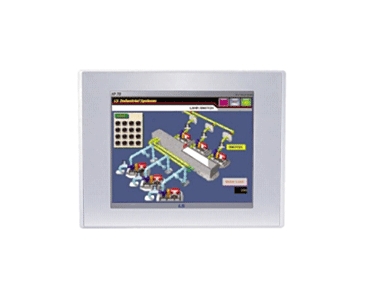

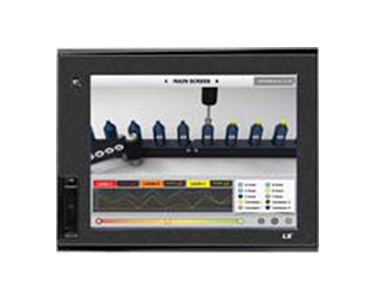

XP70
Windows CE기반의 신개념 HMI기기
10.4", 640 x 480


* 특징
  • 65,636 컬러 지원으로 선명하고 사실적인 표현 가능
  • 다양한 벡터 심볼과 고품위 래스터 심볼 제공
  • BMP, JPG, GIF, WMF 등 다양한 그래픽 형식 지원
  • 애니메이션 GIF 지원으로 간단한 동영상 효과
  • 10/100 BASE-T 이더넷 기본 장착
  • 편리하고 사용하기 쉬운 화면편집 기능
  • 데이터관리 기능의 강화 (로깅, 레서피, 알람)
  • 자사 제어기의 상태 정보읽기 기능 제공 (진단, 유지보수 기능)
  • 동시에 12개국 언어 표시 및 일괄 언어변경 기능 제공
  • 오프라인 가상 운전 제공
  • HMI S/W의 태그 기능 적용 (그래픽 개체에 매핑된 디바이스 주소변경 용이)
  • USB Host 기능을 통한 다양한 PC용 기기 사용 (마우스, 키보드 등)
  • 넉넉한 화면 저장용 메모리 제공 (10MB)

* 규격
기종 XP50-TTA/DC XP70-TTA/AC
XP70-TTA/DC		 XP80-TTA/AC
XP80-TTA/DC		 XP90-TTA/AC
컬러
표시소자 TFT Color LCD
화면크기 21cm(8.4") 26cm(10.4") 31cm(12.1") 38cm(15")
해상도(W x H)Pixels 640 x 480 800 x 600 1024 x 768
색상 65,536 컬러
백라이트 CCFL(LCD일체), 자동On/Off지원
50,000시간 60,000시간
Contrast 고정
휘도 480cd/㎡ 430cd/㎡ 400cd/㎡ 450cd/㎡
시야각 상/하(Degree) 50/60 45/65 45/75 60/50
좌/우(Degree) 65/65 65/65 65/65 75/75
터치판넬 8선식, 아날로그
동작 LED 녹: 정상 RUN상태(모니터링, 작화데이터 다운로드)
적: 에러 발생 (통신 오류, 작화데이터, 에러)
메모리 화면데이터 10MB 20MB
백업데이터 512KB(로깅,알람 데이터 보관)
이더넷 1ch, IEEE802.3, 10/100Base-T
USB인터페이스 USB Host X 2
시리얼 RS-232C 2ch (PC 통신용 1포트)
RS-422/485 1ch, 422/485 모드선택
CF카드 인터페이스 CF카드 (TYPE-I) X 1
AUX인터페이스 옵션 장착 가능
규격인증 CE, UL, KCC
Protection IP65F (Front Water Proof Structure)
외형치수(WxHxD)mm 240 x 174 x 73 317 x 243 x 73 395 x 294 x 73
Panel Cut(WxH)mm 228 x 158 294 x 227 383 x 282
무게(kg) 1.4 2.2 2.4 3.9
전원 정격전압 DC 24V AC100~220V, DC 24V AC100~220V
전압허용 AC - MIN 85 VAC, MAX 264 VAC
DC MIN 19.2 VDC, MAX 28.8 VDC -
소비전력(W) AC - 37 40 46
DC 20 27 30 -
Ch 1 (RS-232C): K120S접속(전용 통신)
Ch 2 (RS-422/485): XP10 시리즈간 접속(MODBUS)
K120S의 RS485통신 (Inverter 전용): Inverter Multidrop 접속

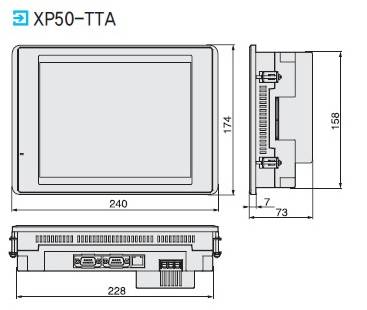

* 외형

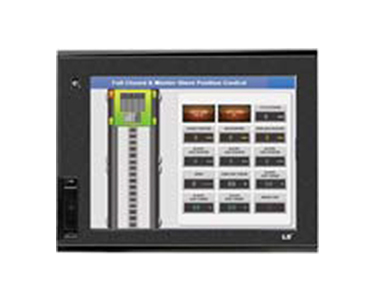

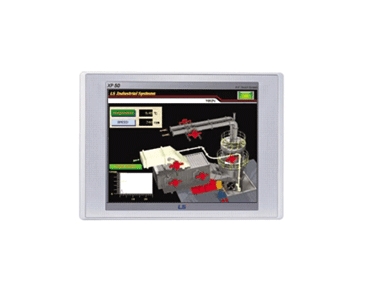

XP50
Windows CE기반의 신개념 HMI기기
8.4", 640 x 480


* 특징
  • 65,636 컬러 지원으로 선명하고 사실적인 표현 가능
  • 다양한 벡터 심볼과 고품위 래스터 심볼 제공
  • BMP, JPG, GIF, WMF 등 다양한 그래픽 형식 지원
  • 애니메이션 GIF 지원으로 간단한 동영상 효과
  • 10/100 BASE-T 이더넷 기본 장착
  • 편리하고 사용하기 쉬운 화면편집 기능
  • 데이터관리 기능의 강화 (로깅, 레서피, 알람)
  • 자사 제어기의 상태 정보읽기 기능 제공 (진단, 유지보수 기능)
  • 동시에 12개국 언어 표시 및 일괄 언어변경 기능 제공
  • 오프라인 가상 운전 제공
  • HMI S/W의 태그 기능 적용 (그래픽 개체에 매핑된 디바이스 주소변경 용이)
  • USB Host 기능을 통한 다양한 PC용 기기 사용 (마우스, 키보드 등)
  • 넉넉한 화면 저장용 메모리 제공 (10MB)

* 규격
기종 XP50-TTA/DC XP70-TTA/AC
XP70-TTA/DC		 XP80-TTA/AC
XP80-TTA/DC		 XP90-TTA/AC
컬러
표시소자 TFT Color LCD
화면크기 21cm(8.4") 26cm(10.4") 31cm(12.1") 38cm(15")
해상도(W x H)Pixels 640 x 480 800 x 600 1024 x 768
색상 65,536 컬러
백라이트 CCFL(LCD일체), 자동On/Off지원
50,000시간 60,000시간
Contrast 고정
휘도 480cd/㎡ 430cd/㎡ 400cd/㎡ 450cd/㎡
시야각 상/하(Degree) 50/60 45/65 45/75 60/50
좌/우(Degree) 65/65 65/65 65/65 75/75
터치판넬 8선식, 아날로그
동작 LED 녹: 정상 RUN상태(모니터링, 작화데이터 다운로드)
적: 에러 발생 (통신 오류, 작화데이터, 에러)
메모리 화면데이터 10MB 20MB
백업데이터 512KB(로깅,알람 데이터 보관)
이더넷 1ch, IEEE802.3, 10/100Base-T
USB인터페이스 USB Host X 2
시리얼 RS-232C 2ch (PC 통신용 1포트)
RS-422/485 1ch, 422/485 모드선택
CF카드 인터페이스 CF카드 (TYPE-I) X 1
AUX인터페이스 옵션 장착 가능
규격인증 CE, UL, KCC
Protection IP65F (Front Water Proof Structure)
외형치수(WxHxD)mm 240 x 174 x 73 317 x 243 x 73 395 x 294 x 73
Panel Cut(WxH)mm 228 x 158 294 x 227 383 x 282
무게(kg) 1.4 2.2 2.4 3.9
전원 정격전압 DC 24V AC100~220V, DC 24V AC100~220V
전압허용 AC - MIN 85 VAC, MAX 264 VAC
DC MIN 19.2 VDC, MAX 28.8 VDC -
소비전력(W) AC - 37 40 46
DC 20 27 30 -
Ch 1 (RS-232C): K120S접속(전용 통신)
Ch 2 (RS-422/485): XP10 시리즈간 접속(MODBUS)
K120S의 RS485통신 (Inverter 전용): Inverter Multidrop 접속
* 외형

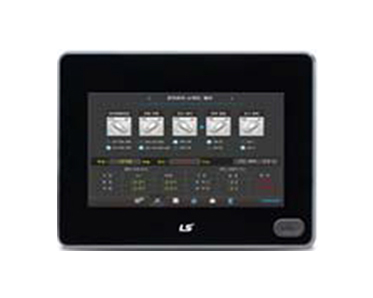

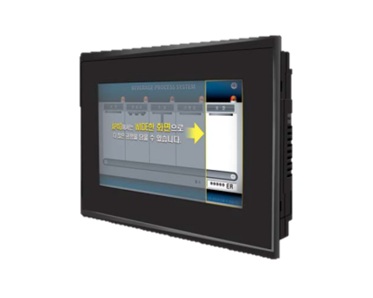

XP40
Windows CE기반의 신개념 HMI기기
7" wide, 800 x 480


* 특징
  • 65,636 컬러 지원으로 선명하고 사실적인 표현 가능
  • 다양한 벡터 심볼과 고품위 래스터 심볼 제공
  • BMP, JPG, GIF, WMF 등 다양한 그래픽 형식 지원
  • 애니메이션 GIF 지원으로 간단한 동영상 효과
  • 10/100 BASE-T 이더넷 기본 장착
  • 편리하고 사용하기 쉬운 화면편집 기능
  • 데이터관리 기능의 강화 (로깅, 레서피, 알람)
  • 자사 제어기의 상태 정보읽기 기능 제공 (진단, 유지보수 기능)
  • 동시에 12개국 언어 표시 및 일괄 언어변경 기능 제공
  • 오프라인 가상 운전 제공
  • HMI S/W의 태그 기능 적용 (그래픽 개체에 매핑된 디바이스 주소변경 용이)
  • USB Host 기능을 통한 다양한 PC용 기기 사용 (마우스, 키보드 등)
  • 넉넉한 화면 저장용 메모리 제공 (10MB)

* 규격
구분 XP40-TTE/DC XP40-TTA/DC
표시종류 TFT컬러LCD
화면크기 17.7cm (7inchi)
해상도(W x H)Pixels 800 x 480
색 표시 256 컬러 65,536 컬러
표시 각도 좌우: 65 deg.
상: 50 deg.
하: 60 deg.
백라이트 LED 방식(교체 가능)
백라이트 수명 30,000 hr. 이상
밝기 280 cd/㎡
터치패널 아날로그 저항막 방식
음향 마그네틱 버저(87dB)
프로세서 ARM920T(32bit RISC), 200MHz
그래픽가속기 하드웨어 가속기
메모리 플래시 16MB 32MB
운전램 32MB 64MB
백업램 128KB 512KB
백업종류 날짜/시간 데이터, 로깅/알람/레서피 데이터, 비휘발성 디바이스
베터리수명 약3년 (25℃에서 동작 시)
USB 호스트 1채널, USB 2.0 (프린터, USB 메모리 드라이버 지원)
RS-232C 터미널 블록 형
RS-422/485
이더넷 1채널, IEEE802.3, 10Base-T / 100Base-TX
다국어 8개 국어 동시표시 가능
애니메이션 GIF 포맷 지원
레서피 지원
데이터 로깅 지원
스크립트 실행기 지원
규격 인증 CE, UL(cUL), KC
보호등급 IP65
외형치수(mm) 203.5x153.5x41.5
패널컷(mm) 192x138
입력전원 DC24V
소비전력(W) 4.5이하 5.0이하
무게(kg) 0.8 0.81
Ch 1 (RS-232C): K120S접속(전용 통신)
Ch 2 (RS-422/485): XP10 시리즈간 접속(MODBUS)
K120S의 RS485통신 (Inverter 전용): Inverter Multidrop 접속

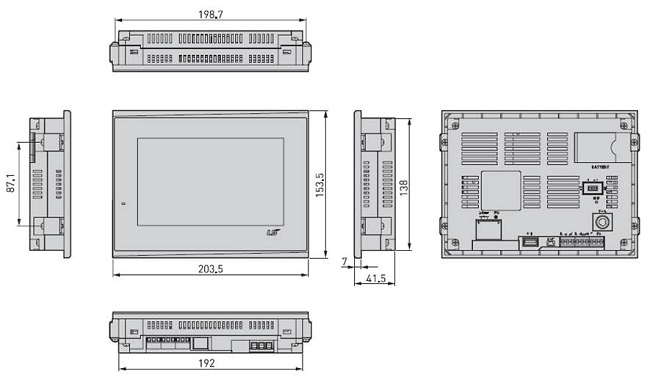

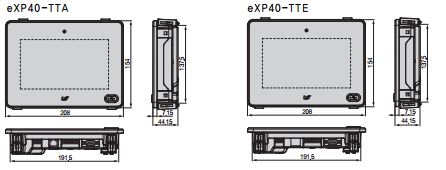

* 외형

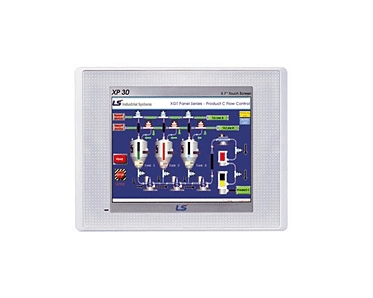

XP30
Windows CE기반의 신개념 HMI기기
5.7", 320 x 240


* 특징
  • 65,636 컬러 지원으로 선명하고 사실적인 표현 가능
  • 다양한 벡터 심볼과 고품위 래스터 심볼 제공
  • BMP, JPG, GIF, WMF 등 다양한 그래픽 형식 지원
  • 애니메이션 GIF 지원으로 간단한 동영상 효과
  • 10/100 BASE-T 이더넷 기본 장착
  • 편리하고 사용하기 쉬운 화면편집 기능
  • 데이터관리 기능의 강화 (로깅, 레서피, 알람)
  • 자사 제어기의 상태 정보읽기 기능 제공 (진단, 유지보수 기능)
  • 동시에 12개국 언어 표시 및 일괄 언어변경 기능 제공
  • 오프라인 가상 운전 제공
  • HMI S/W의 태그 기능 적용 (그래픽 개체에 매핑된 디바이스 주소변경 용이)
  • USB Host 기능을 통한 다양한 PC용 기기 사용 (마우스, 키보드 등)
  • 넉넉한 화면 저장용 메모리 제공 (10MB)

* 규격
기종 XP30-BTE/DC XP30-BTA/DC XP30-TTE/DC XP30-TTA/DC
모노 컬러
표시소자 Mono Blue LCD TFT Color LCD
화면크기 14cm(5.7")
해상도(W x H)Pixels 320 x 240
색상 8단 Gray Scale 256 컬러 65,536 컬러
백라이트 LCD방식 CCFL(LCD일체),
자동On/Off지원
50,000시간 60,000시간
Contrast 기기에서 조정 고정
휘도 230cd/㎡ 400cd/㎡
시야각 상/하(Degree) 20/40 80/80 70/50
좌/우(Degree) 45/45 80/80 70/70
터치판넬 4선식, 아날로그
동작 LED 녹: 정상 RUN상태(모니터링, 작화데이터 다운로드)
적: 에러 발생 (통신 오류, 작화데이터, 에러)
메모리 화면데이터 4MB 10MB 4MB 10MB
백업데이터 128KB 512KB 128KB 512KB(로깅,알람 데이터 보관)
이더넷 - 1ch, IEEE802.3, 10/100Base-T - 1ch, IEEE802.3, 10/100Base-T
USB인터페이스 USB Host X 1 USB Host X 2 USB Host X 1 USB Host X 2
시리얼 RS-232C 2ch (PC 통신용 1포트)
RS-422/485 1ch, 422/485 모드선택
CF카드 인터페이스 - CF카드 (TYPE-I) X 1 - CF카드 (TYPE-I) X 1
AUX인터페이스 - 옵션 장착 가능 - 옵션 장착 가능
규격인증 CE, UL, KCC
Protection IP65F (Front Water Proof Structure)
외형치수(WxHxD)mm 181.0 x 14.0 x 56.5 181 x 140x 66.5 181 x 140 x 56.5 181 x 140 x 66.5
Panel Cut(WxH)mm 155.5 x 123
무게(kg) 0.62 0.75 0.62 0.75
전원 정격전압 DC 24V
전압허용 DC MIN 19.2 VDC, MAX 28.8 VDC
소비전력(W) DC 5 8.5 5 8.5
Ch 1 (RS-232C): K120S접속(전용 통신)
Ch 2 (RS-422/485): XP10 시리즈간 접속(MODBUS)
K120S의 RS485통신 (Inverter 전용): Inverter Multidrop 접속

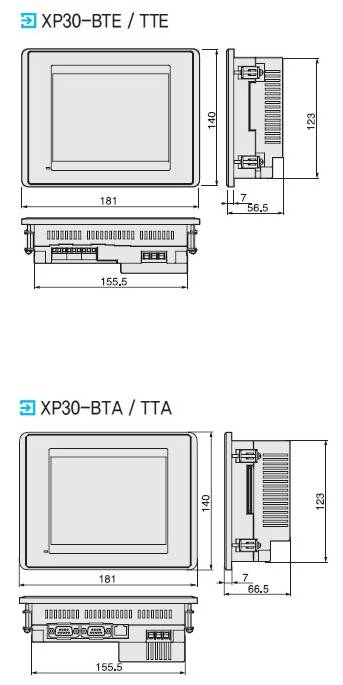

* 외형

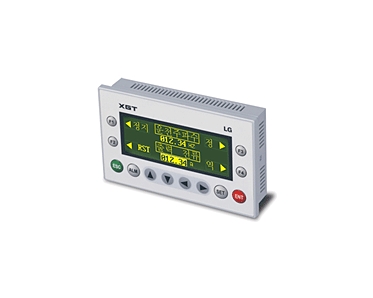

XP10
사용자 I/F 중심, 막강한 통신기능 및 강력한 보안기능 초소형HMI


* 특징
풍부한 언어지원
전원 공급의 유연성
사용자 편의성 강화
고속 Interface 지원: 115,200bps 다운로드 속도 실현
막강한 통신 기능 탑재
다양한 통신 모드 및 Protocol Driver 제공
통신 드라이버 추가 용이성 보장
강력한 보안 기능 탑재: 프로젝트 보호기능 극대화


* 구조
- XP10 시리즈의 H/W 구조 및 내용
- XP10 시리즈를 적용하면
+ 배선절감
기존의 복잡한 배선을 통신선으로 대체 작업공수의 절감 및 유지보수가 용이합니다.
+ 제어반 DOWNSIZING
데이터표시, 입력기, 스위치, 램프등을 XGI로 집약하여 제어반의 크기를 축소할 수 있습니다.
+ 원가절감
기존의 접점 및 아날로그로 처리하던 각종 신호를 통신으로 처리, 해당하는 기기 및 PLC의 모듈을 생략, 제어반의 원가절감이 + + 가능합니다.
+ 제품가치UPGRADE
제품의 가치를 UPGRADE하여 귀사의 경쟁력 향상에 이바지합니다.

* 작화/SW
- 손쉬운 작화 TOOL 툴 - EDITOR 특징
  • 손쉬운 프로그램 작성
    태그 원클릭만으로 화면하단부에 속성표시로 즉시 작성 및 편집가능
  • 디바이스 직접입력
    PLC등의 구성기기의 DEVICE명을 직접입력
  • 강력한 그리기 Tool
    선, 원, 사각형 등 그리기 기능 제공을 통해 사용자 작화 편의 극대화
  • 손쉬운 메모리 관리
    각 영역별 메모리 사용 현황을 표시하여 현재 메모리 사용현황과 잔여 용량을 쉽게 파악
  • 정렬 / 배분 기능 제공
    각종 Tag에 대한 snap, align 기능 지원으로 작화 편의성 증대
  • Print 기능
    화면별 인쇄 기능 제공 예정 (ver 1.1)
  • 작화 문자의 크기 및 언어
    1, 2 배각 지원 폰트 Download 방식 채용 - 영문, 한글, 중문 지원
  • 풍부한 각종 Tag기능 지원
    램프, 버튼, 숫자, 문자, 메시지, 바그래프, XY 그래프, Pie 그래프, bitmap, 선, 사각형, 원, 회전, 이동, 시계 태그 등 각종 Tag 지원
  • Channel별 접속기기 선택 및 상세 통신 Parameter설정
    RS-232C, RS-422/485의 독립 2Ch. 제공

* 통신 사용법

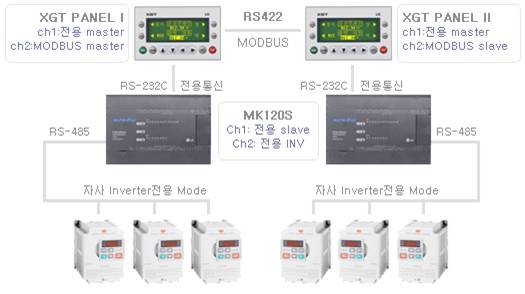

- 통신 시스템 구성 예1
Ch 1 (RS-232C): K120S접속(전용 통신)
Ch 2 (RS-422/485): XP10 시리즈간 접속(MODBUS)
K120S의 RS485통신 (Inverter 전용): Inverter Multidrop 접속

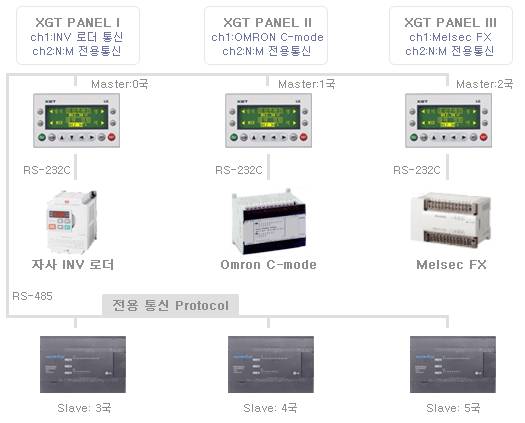

- 통신 시스템 구성 예2: Multi-master 통신
Ch 1 (RS-232C): XP10 3대가 각각 INV, CPM2C, FN2N과 1:1 통신
Ch 2 (RS-422/485): XP10 3대, K120S 3대간 3:3 통신 (전용 Protocol)


iXP90
15”, 1024 x 768


* 특징
1 GHz 고성능 CUP 장착으로 빠른 화면전환 및 터치반응 속도
16.7M TFT 컬러 LCD 장착
대용량 작화 / 백업 Memory 지원(작화: 128MB, 백업: 1MB)
사운드 출력 지원
다양한 Interface 지원
  USB Host 3ch (전면1, 후면2), Device 1ch(전면)
  SD카드
인체감지센서 적용(1m 이내)


* 일반규격
항목 규격 관련 규격
사용 온도 0℃ ~ ±50℃ -
보관 온도 -20℃ ~ ±60℃ -
사용 습도 10∼85%RH, 이슬이 맺히지 않을 것 -
보관 습도 10∼85%RH, 이슬이 맺히지 않을 것 -
내진동 단속적인 진동이 있는 경우 횟수 -
주파수 가속도 진폭 X, Y, Z 각 방향 10회 IEC 61131-2
5 ≤ f < 9㎐ - 3.5mm
9 ≤ f ≤ 150㎐ 9.8㎨ -
연속적인 진동이 있는 경우
주파수 가속도 진폭
5 ≤ f < 9㎐ - 1.75mm
9 ≤ f ≤ 150㎐ 4.9㎨ -
내충격 *최대 충격 가속도 : 147㎨(15g) *인가 시간 : 11㎳
*펄스 파형 : 정현 반파 펄스(X,Y,Z 각 방향 3회)		 IEC 61131-2
내노이즈 방향파 임펄즈 노이즈 DC계 : ±800V LS산전 내부 시험 규격 기준
정전기 방전 ±4kV (접촉 방전) IEC 61131-2, IEC 61000-4-2
방사전자계 노이즈 80 ~ 100MHz, 10V/m IEC 61131-2, IEC 61000-4-3
패스트 트랜지언트/버스트 노이즈 전원 모듈 : 2 kV, 통신 인터페이스 : 1kV IEC 61131-2, IEC 61000-4-4
주위 환경 부식성 가스, 먼지가 없을 것 -
사용 고도 2,000m (6,562ft) 이하 -
오염도 2이하 -
냉각 방식 자연 공랭식 -

* 성능규격
항목 iXP50-TTA/DC iXP70-TTA/DC
iXP70-TTA/AC		 iXP80-TTA/DC
iXP80-TTA/AC		 iXP90-TTA/DC
iXP90-TTA/AC
표시 종류 TFT 컬러 LCD
화면 크기 21.3cm (8.4″) 26.4cm (10.4″) 30.7cm (12.1″) 38.1cm (15″)
해상도 800×600(SVGA) 800×600(SVGA) 800×600(SVGA) 1,024×768(XGA)
색 표시 16 비트 컬러 또는 24 비트 컬러(디폴트 16비트 칼라)
표시 각도 좌우: 80 deg.
상: 80 deg. 하: 60 deg.
백라이트 LED 방식 자동 On/Off 지원
백라이트 수명 70,000시간 60,000시간
밝기 500 cd/㎡ 700 cd/㎡ 550 cd/㎡ 800 cd/㎡
터치 패널 4선식, 아날로그
음향 마그네틱 버저(85dB)
오디오 출력 1채널, 스테레오 오디오 출력
프로세서 ARM Cortex-A8 Core (32bit RISC), 1GHz
메모리 플래시 512MB(화면 128MB) 1GB(화면 128MB)
운전 램 256MB 512MB
백업 램 1MB
백업 종류 날짜/시간 데이터, 로깅/알람/레서피 데이터, 비 휘발성 디바이스
배터리 수명 약3년(25℃ 동작 시)
Ethernet 1채널, 10/100BASE-TX
USB 포트 3채널 USB 2.0 호스트 (마우스, 키보드, 프린터*, USB 메모리 드라이버 지원),
1채널 USB 2.0 디바이스(PC와 프로젝트 데이터 등 보내기/받기)
RS-232C 1채널
RS-422/485 1채널 422/485 겸용
SD 카드 1 슬롯 (SDHC 지원)
인체 감시 지원 안함 거리: 좌/우 1~1.5m, 정면 30cm
각도: 상/하 100도, 좌/우 140도(적외선 5~20 micron 감지)
오디오 출력 LINE-OUT 1채널 오디오 출력
확장 IF 모듈 통신 및 I/O 옵션 모듈 장착(추후제공)
다국어 12개 국어 동시표시 가능
애니메이션 GIF 포맷 지원
레서피 지원
데이터 로깅 지원
스트립트 실행기 지원
규격인증 CE, UL(cUL), KC
보호규격 IP65
외형치수(mm) 240.0×180.0×54.4 270.5×212.5×57.0 313.0×239.0×57.0 395.0×294.0×60.0
패널 컷(mm) 228.5×158.5 259.0×201.0 301.5×227.5 383.5×282.5
입력전원 DC24V DC12/24V (AC100-240V)
소비전력(W) 30.8 42.3 42.3 42.3
무게(kg) 1.9 2.3 2.4 3.9
*SEWOO 프리터만 지원

* 외형


iXP80
12.1”, 800 x 600


* 특징
1 GHz 고성능 CUP 장착으로 빠른 화면전환 및 터치반응 속도
16.7M TFT 컬러 LCD 장착
대용량 작화 / 백업 Memory 지원(작화: 128MB, 백업: 1MB)
사운드 출력 지원
다양한 Interface 지원
  USB Host 3ch (전면1, 후면2), Device 1ch(전면)
  SD카드
인체감지센서 적용(1m 이내)


* 일반규격
항목 규격 관련 규격
사용 온도 0℃ ~ ±50℃ -
보관 온도 -20℃ ~ ±60℃ -
사용 습도 10∼85%RH, 이슬이 맺히지 않을 것 -
보관 습도 10∼85%RH, 이슬이 맺히지 않을 것 -
내진동 단속적인 진동이 있는 경우 횟수 -
주파수 가속도 진폭 X, Y, Z 각 방향 10회 IEC 61131-2
5 ≤ f < 9㎐ - 3.5mm
9 ≤ f ≤ 150㎐ 9.8㎨ -
연속적인 진동이 있는 경우
주파수 가속도 진폭
5 ≤ f < 9㎐ - 1.75mm
9 ≤ f ≤ 150㎐ 4.9㎨ -
내충격 *최대 충격 가속도 : 147㎨(15g) *인가 시간 : 11㎳
*펄스 파형 : 정현 반파 펄스(X,Y,Z 각 방향 3회)		 IEC 61131-2
내노이즈 방향파 임펄즈 노이즈 DC계 : ±800V LS산전 내부 시험 규격 기준
정전기 방전 ±4kV (접촉 방전) IEC 61131-2, IEC 61000-4-2
방사전자계 노이즈 80 ~ 100MHz, 10V/m IEC 61131-2, IEC 61000-4-3
패스트 트랜지언트/버스트 노이즈 전원 모듈 : 2 kV, 통신 인터페이스 : 1kV IEC 61131-2, IEC 61000-4-4
주위 환경 부식성 가스, 먼지가 없을 것 -
사용 고도 2,000m (6,562ft) 이하 -
오염도 2이하 -
냉각 방식 자연 공랭식 -

* 성능규격
항목 iXP50-TTA/DC iXP70-TTA/DC
iXP70-TTA/AC		 iXP80-TTA/DC
iXP80-TTA/AC		 iXP90-TTA/DC
iXP90-TTA/AC
표시 종류 TFT 컬러 LCD
화면 크기 21.3cm (8.4″) 26.4cm (10.4″) 30.7cm (12.1″) 38.1cm (15″)
해상도 800×600(SVGA) 800×600(SVGA) 800×600(SVGA) 1,024×768(XGA)
색 표시 16 비트 컬러 또는 24 비트 컬러(디폴트 16비트 칼라)
표시 각도 좌우: 80 deg.
상: 80 deg. 하: 60 deg.
백라이트 LED 방식 자동 On/Off 지원
백라이트 수명 70,000시간 60,000시간
밝기 500 cd/㎡ 700 cd/㎡ 550 cd/㎡ 800 cd/㎡
터치 패널 4선식, 아날로그
음향 마그네틱 버저(85dB)
오디오 출력 1채널, 스테레오 오디오 출력
프로세서 ARM Cortex-A8 Core (32bit RISC), 1GHz
메모리 플래시 512MB(화면 128MB) 1GB(화면 128MB)
운전 램 256MB 512MB
백업 램 1MB
백업 종류 날짜/시간 데이터, 로깅/알람/레서피 데이터, 비 휘발성 디바이스
배터리 수명 약3년(25℃ 동작 시)
Ethernet 1채널, 10/100BASE-TX
USB 포트 3채널 USB 2.0 호스트 (마우스, 키보드, 프린터*, USB 메모리 드라이버 지원),
1채널 USB 2.0 디바이스(PC와 프로젝트 데이터 등 보내기/받기)
RS-232C 1채널
RS-422/485 1채널 422/485 겸용
SD 카드 1 슬롯 (SDHC 지원)
인체 감시 지원 안함 거리: 좌/우 1~1.5m, 정면 30cm
각도: 상/하 100도, 좌/우 140도(적외선 5~20 micron 감지)
오디오 출력 LINE-OUT 1채널 오디오 출력
확장 IF 모듈 통신 및 I/O 옵션 모듈 장착(추후제공)
다국어 12개 국어 동시표시 가능
애니메이션 GIF 포맷 지원
레서피 지원
데이터 로깅 지원
스트립트 실행기 지원
규격인증 CE, UL(cUL), KC
보호규격 IP65
외형치수(mm) 240.0×180.0×54.4 270.5×212.5×57.0 313.0×239.0×57.0 395.0×294.0×60.0
패널 컷(mm) 228.5×158.5 259.0×201.0 301.5×227.5 383.5×282.5
입력전원 DC24V DC12/24V (AC100-240V)
소비전력(W) 30.8 42.3 42.3 42.3
무게(kg) 1.9 2.3 2.4 3.9
*SEWOO 프리터만 지원

* 외형


iXP70
10.4”, 800 x 600


* 특징
1 GHz 고성능 CUP 장착으로 빠른 화면전환 및 터치반응 속도
16.7M TFT 컬러 LCD 장착
대용량 작화 / 백업 Memory 지원(작화: 128MB, 백업: 1MB)
사운드 출력 지원
다양한 Interface 지원
  USB Host 3ch (전면1, 후면2), Device 1ch(전면)
  SD카드
인체감지센서 적용(1m 이내)


* 일반규격
항목 규격 관련 규격
사용 온도 0℃ ~ ±50℃ -
보관 온도 -20℃ ~ ±60℃ -
사용 습도 10∼85%RH, 이슬이 맺히지 않을 것 -
보관 습도 10∼85%RH, 이슬이 맺히지 않을 것 -
내진동 단속적인 진동이 있는 경우 횟수 -
주파수 가속도 진폭 X, Y, Z 각 방향 10회 IEC 61131-2
5 ≤ f < 9㎐ - 3.5mm
9 ≤ f ≤ 150㎐ 9.8㎨ -
연속적인 진동이 있는 경우
주파수 가속도 진폭
5 ≤ f < 9㎐ - 1.75mm
9 ≤ f ≤ 150㎐ 4.9㎨ -
내충격 *최대 충격 가속도 : 147㎨(15g) *인가 시간 : 11㎳
*펄스 파형 : 정현 반파 펄스(X,Y,Z 각 방향 3회)		 IEC 61131-2
내노이즈 방향파 임펄즈 노이즈 DC계 : ±800V LS산전 내부 시험 규격 기준
정전기 방전 ±4kV (접촉 방전) IEC 61131-2, IEC 61000-4-2
방사전자계 노이즈 80 ~ 100MHz, 10V/m IEC 61131-2, IEC 61000-4-3
패스트 트랜지언트/버스트 노이즈 전원 모듈 : 2 kV, 통신 인터페이스 : 1kV IEC 61131-2, IEC 61000-4-4
주위 환경 부식성 가스, 먼지가 없을 것 -
사용 고도 2,000m (6,562ft) 이하 -
오염도 2이하 -
냉각 방식 자연 공랭식 -

* 성능규격
항목 iXP50-TTA/DC iXP70-TTA/DC
iXP70-TTA/AC		 iXP80-TTA/DC
iXP80-TTA/AC		 iXP90-TTA/DC
iXP90-TTA/AC
표시 종류 TFT 컬러 LCD
화면 크기 21.3cm (8.4″) 26.4cm (10.4″) 30.7cm (12.1″) 38.1cm (15″)
해상도 800×600(SVGA) 800×600(SVGA) 800×600(SVGA) 1,024×768(XGA)
색 표시 16 비트 컬러 또는 24 비트 컬러(디폴트 16비트 칼라)
표시 각도 좌우: 80 deg.
상: 80 deg. 하: 60 deg.
백라이트 LED 방식 자동 On/Off 지원
백라이트 수명 70,000시간 60,000시간
밝기 500 cd/㎡ 700 cd/㎡ 550 cd/㎡ 800 cd/㎡
터치 패널 4선식, 아날로그
음향 마그네틱 버저(85dB)
오디오 출력 1채널, 스테레오 오디오 출력
프로세서 ARM Cortex-A8 Core (32bit RISC), 1GHz
메모리 플래시 512MB(화면 128MB) 1GB(화면 128MB)
운전 램 256MB 512MB
백업 램 1MB
백업 종류 날짜/시간 데이터, 로깅/알람/레서피 데이터, 비 휘발성 디바이스
배터리 수명 약3년(25℃ 동작 시)
Ethernet 1채널, 10/100BASE-TX
USB 포트 3채널 USB 2.0 호스트 (마우스, 키보드, 프린터*, USB 메모리 드라이버 지원),
1채널 USB 2.0 디바이스(PC와 프로젝트 데이터 등 보내기/받기)
RS-232C 1채널
RS-422/485 1채널 422/485 겸용
SD 카드 1 슬롯 (SDHC 지원)
인체 감시 지원 안함 거리: 좌/우 1~1.5m, 정면 30cm
각도: 상/하 100도, 좌/우 140도(적외선 5~20 micron 감지)
오디오 출력 LINE-OUT 1채널 오디오 출력
확장 IF 모듈 통신 및 I/O 옵션 모듈 장착(추후제공)
다국어 12개 국어 동시표시 가능
애니메이션 GIF 포맷 지원
레서피 지원
데이터 로깅 지원
스트립트 실행기 지원
규격인증 CE, UL(cUL), KC
보호규격 IP65
외형치수(mm) 240.0×180.0×54.4 270.5×212.5×57.0 313.0×239.0×57.0 395.0×294.0×60.0
패널 컷(mm) 228.5×158.5 259.0×201.0 301.5×227.5 383.5×282.5
입력전원 DC24V DC12/24V (AC100-240V)
소비전력(W) 30.8 42.3 42.3 42.3
무게(kg) 1.9 2.3 2.4 3.9
*SEWOO 프리터만 지원

* 외형


iXP50
8.4”, 800 x 600


* 특징
1 GHz 고성능 CUP 장착으로 빠른 화면전환 및 터치반응 속도
16.7M TFT 컬러 LCD 장착
대용량 작화 / 백업 Memory 지원(작화: 128MB, 백업: 1MB)
사운드 출력 지원
다양한 Interface 지원
  USB Host 3ch (전면1, 후면2), Device 1ch(전면)
  SD카드
인체감지센서 적용(1m 이내)


* 일반규격
항목 규격 관련 규격
사용 온도 0℃ ~ ±50℃ -
보관 온도 -20℃ ~ ±60℃ -
사용 습도 10∼85%RH, 이슬이 맺히지 않을 것 -
보관 습도 10∼85%RH, 이슬이 맺히지 않을 것 -
내진동 단속적인 진동이 있는 경우 횟수 -
주파수 가속도 진폭 X, Y, Z 각 방향 10회 IEC 61131-2
5 ≤ f < 9㎐ - 3.5mm
9 ≤ f ≤ 150㎐ 9.8㎨ -
연속적인 진동이 있는 경우
주파수 가속도 진폭
5 ≤ f < 9㎐ - 1.75mm
9 ≤ f ≤ 150㎐ 4.9㎨ -
내충격 *최대 충격 가속도 : 147㎨(15g) *인가 시간 : 11㎳
*펄스 파형 : 정현 반파 펄스(X,Y,Z 각 방향 3회)		 IEC 61131-2
내노이즈 방향파 임펄즈 노이즈 DC계 : ±800V LS산전 내부 시험 규격 기준
정전기 방전 ±4kV (접촉 방전) IEC 61131-2, IEC 61000-4-2
방사전자계 노이즈 80 ~ 100MHz, 10V/m IEC 61131-2, IEC 61000-4-3
패스트 트랜지언트/버스트 노이즈 전원 모듈 : 2 kV, 통신 인터페이스 : 1kV IEC 61131-2, IEC 61000-4-4
주위 환경 부식성 가스, 먼지가 없을 것 -
사용 고도 2,000m (6,562ft) 이하 -
오염도 2이하 -
냉각 방식 자연 공랭식 -

* 성능규격
항목 iXP50-TTA/DC iXP70-TTA/DC
iXP70-TTA/AC		 iXP80-TTA/DC
iXP80-TTA/AC		 iXP90-TTA/DC
iXP90-TTA/AC
표시 종류 TFT 컬러 LCD
화면 크기 21.3cm (8.4″) 26.4cm (10.4″) 30.7cm (12.1″) 38.1cm (15″)
해상도 800×600(SVGA) 800×600(SVGA) 800×600(SVGA) 1,024×768(XGA)
색 표시 16 비트 컬러 또는 24 비트 컬러(디폴트 16비트 칼라)
표시 각도 좌우: 80 deg.
상: 80 deg. 하: 60 deg.
백라이트 LED 방식 자동 On/Off 지원
백라이트 수명 70,000시간 60,000시간
밝기 500 cd/㎡ 700 cd/㎡ 550 cd/㎡ 800 cd/㎡
터치 패널 4선식, 아날로그
음향 마그네틱 버저(85dB)
오디오 출력 1채널, 스테레오 오디오 출력
프로세서 ARM Cortex-A8 Core (32bit RISC), 1GHz
메모리 플래시 512MB(화면 128MB) 1GB(화면 128MB)
운전 램 256MB 512MB
백업 램 1MB
백업 종류 날짜/시간 데이터, 로깅/알람/레서피 데이터, 비 휘발성 디바이스
배터리 수명 약3년(25℃ 동작 시)
Ethernet 1채널, 10/100BASE-TX
USB 포트 3채널 USB 2.0 호스트 (마우스, 키보드, 프린터*, USB 메모리 드라이버 지원),
1채널 USB 2.0 디바이스(PC와 프로젝트 데이터 등 보내기/받기)
RS-232C 1채널
RS-422/485 1채널 422/485 겸용
SD 카드 1 슬롯 (SDHC 지원)
인체 감시 지원 안함 거리: 좌/우 1~1.5m, 정면 30cm
각도: 상/하 100도, 좌/우 140도(적외선 5~20 micron 감지)
오디오 출력 LINE-OUT 1채널 오디오 출력
확장 IF 모듈 통신 및 I/O 옵션 모듈 장착(추후제공)
다국어 12개 국어 동시표시 가능
애니메이션 GIF 포맷 지원
레서피 지원
데이터 로깅 지원
스트립트 실행기 지원
규격인증 CE, UL(cUL), KC
보호규격 IP65
외형치수(mm) 240.0×180.0×54.4 270.5×212.5×57.0 313.0×239.0×57.0 395.0×294.0×60.0
패널 컷(mm) 228.5×158.5 259.0×201.0 301.5×227.5 383.5×282.5
입력전원 DC24V DC12/24V (AC100-240V)
소비전력(W) 30.8 42.3 42.3 42.3
무게(kg) 1.9 2.3 2.4 3.9
*SEWOO 프리터만 지원

* 외형


eXP60
10.2”, 800 x 480



* 특징
+ 심플한 디자인
+ 7″, 10.2″Wide TFT 컬러 LCD
+ 다양한 통신 인터페이스
  3채널 시리얼 통신
  Ethernet
+ 상당한 작화 메모리 (64MB)
+ 배터리로 유지되는 RTC
+ 전면 USB를 통한 편리한 작화 다운로드/업로드


* 일반규격
항목 규격 관련 규격
사용 온도 0℃ ~ ±50℃ -
보관 온도 -20℃ ~ ±60℃ -
사용 습도 10∼85%RH, 이슬이 맺히지 않을 것 -
보관 습도 10∼85%RH, 이슬이 맺히지 않을 것 -
내진동 단속적인 진동이 있는 경우 횟수 -
주파수 가속도 진폭 X, Y, Z 각 방향 10회 IEC 61131-2
5 ≤ f < 9㎐ - 3.5mm
9 ≤ f ≤ 150㎐ 9.8㎨ -
연속적인 진동이 있는 경우
주파수 가속도 진폭
5 ≤ f < 9㎐ - 1.75mm
9 ≤ f ≤ 150㎐ 4.9㎨ -
내충격 *최대 충격 가속도 : 147㎨(15g)
*인가 시간 : 11㎳ *
펄스 파형 : 정현 반파 펄스(X, Y, Z 각 방향 3회)		 IEC 61131-2
내노이즈 방향파 임펄즈 노이즈 직류(DC)계 : ±1,200V LS산전 내부 시험 규격 기준
정전기 방전 ±6kV (접촉 방전), ±8kV (기중 방전) IEC 61131-2, IEC 61000-4-2
방사전자계 노이즈 80 ~ 1,000MHz, 10V/m IEC 61131-2, IEC 61000-4-3
패스트 트랜지언트/버스트 노이즈 전원 모듈 : 2.4kV, 통신 인터페이스 : 1.2kV IEC 61131-2, IEC 61000-4-4
주위 환경 부식성 가스, 먼지가 없을 것 -
사용 고도 2,000m (6,562ft) 이하 -
오염도 2이하 -
냉각 방식 자연 공랭식 -

* 성능규격
항목 eXP40-TTE/DC eXP40-TTA/DC eXP60-TTA/DC
표시 종류 TFT 컬러 LCD
화면 크기 17.7cm (7″) 25.9cm (10.2″)
해상도 800×480(WVGA)
색 표시 16 비트 컬러 (65,536색)
표시 각도 좌우: 60 deg. 좌우: 55 deg.
상: 40 deg. 하: 60 deg. 상: 35 deg. 하: 55 deg.
백라이트 LED 방식 자동 On/Off 지원
백라이트 수명 20,000시간
밝기 230 cd/㎡ 200 cd/㎡
터치 패널 4선식, 아날로그 저항막 방식
음향 마그네틱 버저(85dB)
프로세서 ARM9 Core (32bit RISC), 454MHz
메모리 플래시 128MB
운전 램 64MB
백업 램 128KB
백업 종류 날짜/시간 데이터, 로깅/알람/레서피 데이터, 비 휘발성 디바이스
배터리 수명 약3년(50℃ 조건)
Ethernet - 1채널, 10/100BASE-TX
USB 포트 1채널 USB 2.0 호스트 (마우스, 키보드, 프린터*, USB 메모리 드라이버 지원),
1채널 USB 2.0 디바이스(PC와 프로젝트 데이터 등 보내기/받기)
RS-232C 1채널
RS-485 1채널
RS-422/485 1채널 422/485 겸용
다국어 12개 국어 동시표시 가능
애니메이션 GIF 포맷 지원
레서피 지원
데이터 로깅 지원
스트립트 실행기 지원
규격인증 CE, UL(cUL), KC
보호규격 IP65
외형치수(mm) 208.0×154.0×44.0 276.0×218.0×44.2
패널 컷(mm) 192.0×138.0 260.0×202.0
입력전원 DC24V
소비전력(W) 23.1 23.1 23.1
무게(kg) 0.59 0.60 1.70
*SEWOO 프리터만 지원

* 외형


eXP40
7”, 800 x 480


* 특징
+ 심플한 디자인
+ 7″, 10.2″Wide TFT 컬러 LCD
+ 다양한 통신 인터페이스
  3채널 시리얼 통신
  Ethernet
+ 상당한 작화 메모리 (64MB)
+ 배터리로 유지되는 RTC
+ 전면 USB를 통한 편리한 작화 다운로드/업로드


* 일반규격
항목 규격 관련 규격
사용 온도 0℃ ~ ±50℃ -
보관 온도 -20℃ ~ ±60℃ -
사용 습도 10∼85%RH, 이슬이 맺히지 않을 것 -
보관 습도 10∼85%RH, 이슬이 맺히지 않을 것 -
내진동 단속적인 진동이 있는 경우 횟수 -
주파수 가속도 진폭 X, Y, Z 각 방향 10회 IEC 61131-2
5 ≤ f < 9㎐ - 3.5mm
9 ≤ f ≤ 150㎐ 9.8㎨ -
연속적인 진동이 있는 경우
주파수 가속도 진폭
5 ≤ f < 9㎐ - 1.75mm
9 ≤ f ≤ 150㎐ 4.9㎨ -
내충격 *최대 충격 가속도 : 147㎨(15g) *인가 시간 : 11㎳ *펄스 파형 : 정현 반파 펄스
(X, Y, Z 각 방향 3회)		 IEC 61131-2
내노이즈 방향파 임펄즈 노이즈 직류(DC)계 : ±1,200V LS산전 내부 시험 규격 기준
정전기 방전 ±6kV (접촉 방전), ±8kV (기중 방전) IEC 61131-2, IEC 61000-4-2
방사전자계 노이즈 80 ~ 1,000MHz, 10V/m IEC 61131-2, IEC 61000-4-3
패스트 트랜지언트/버스트 노이즈 전원 모듈 : 2.4kV, 통신 인터페이스 : 1.2kV IEC 61131-2, IEC 61000-4-4
주위 환경 부식성 가스, 먼지가 없을 것 -
사용 고도 2,000m (6,562ft) 이하 -
오염도 2이하 -
냉각 방식 자연 공랭식 -

* 성능규격
항목 eXP40-TTE/DC eXP40-TTA/DC eXP60-TTA/DC
표시 종류 TFT 컬러 LCD
화면 크기 17.7cm (7″) 25.9cm (10.2″)
해상도 800×480(WVGA)
색 표시 16 비트 컬러 (65,536색)
표시 각도 좌우: 60 deg. 좌우: 55 deg.
상: 40 deg. 하: 60 deg. 상: 35 deg. 하: 55 deg.
백라이트 LED 방식 자동 On/Off 지원
백라이트 수명 20,000시간
밝기 230 cd/㎡ 200 cd/㎡
터치 패널 4선식, 아날로그 저항막 방식
음향 마그네틱 버저(85dB)
프로세서 ARM9 Core (32bit RISC), 454MHz
메모리 플래시 128MB
운전 램 64MB
백업 램 128KB
백업 종류 날짜/시간 데이터, 로깅/알람/레서피 데이터, 비 휘발성 디바이스
배터리 수명 약3년(50℃ 조건)
Ethernet - 1채널, 10/100BASE-TX
USB 포트 1채널 USB 2.0 호스트 (마우스, 키보드, 프린터*, USB 메모리 드라이버 지원),
1채널 USB 2.0 디바이스(PC와 프로젝트 데이터 등 보내기/받기)
RS-232C 1채널
RS-485 1채널
RS-422/485 1채널 422/485 겸용
다국어 12개 국어 동시표시 가능
애니메이션 GIF 포맷 지원
레서피 지원
데이터 로깅 지원
스트립트 실행기 지원
규격인증 CE, UL(cUL), KC
보호규격 IP65
외형치수(mm) 208.0×154.0×44.0 276.0×218.0×44.2
패널 컷(mm) 192.0×138.0 260.0×202.0
입력전원 DC24V
소비전력(W) 23.1 23.1 23.1
무게(kg) 0.59 0.60 1.70
*SEWOO 프리터만 지원

* 외형
