* 철강전용iV5

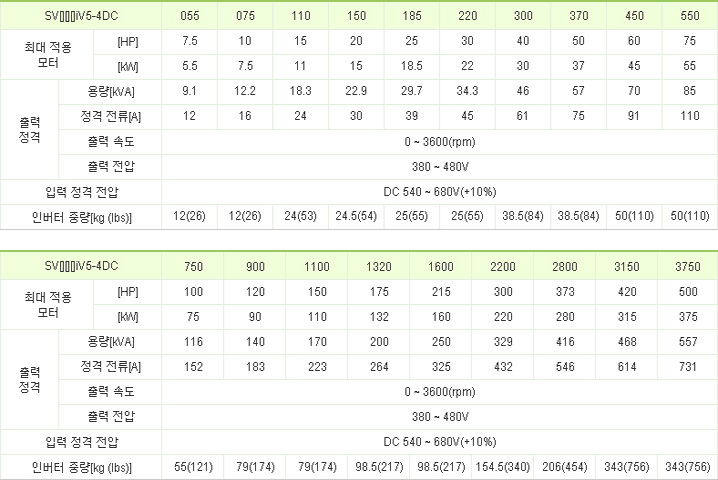

- 기본 규격

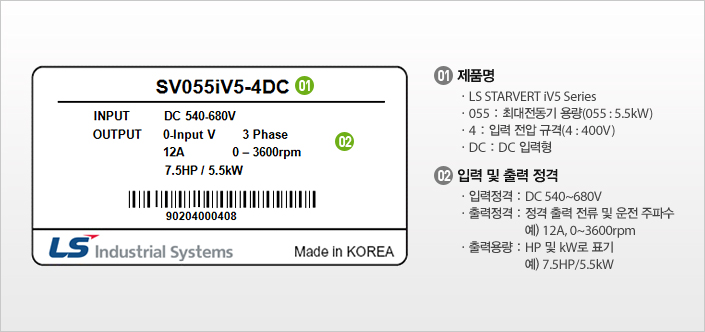

- 명판스펙

* 철강전용iV5(2nd)
- 기본 규격
LSLV[][][][]iV5P1-4[][] 주1) 055 075 110 150 185 220
최대 적용 전동기 주1) [HP] 7.5 10 15 20 25 30
[kW] 5.5 7.5 11 15 18.5 22
출격 정격 용량[kVA] 주2) 9.1 12.2 18.3 22.9 29.7 34.3
정격 전류[A] 12 16 24 30 39 45
출력 속도 0 ~ 3600(rpm)
출력 전압 0 ~ 380(480V 주3))
입력 정격 전압 DC 540 ~ 680 V (+10%) 주4)
인버터 중량[kg (lbs)] 7.7
(16.9)		 7.7
(16.9)		 13.7
(30.2)		 13.7
(30.2)		 20.3
(44.7)		 20.3
(44.7)

주1) iV5P1인버터 명판 형명 표시 형식입니다.
주2) 적용 모터는 4극 표준 모터, 440V 기준을 적용한 것입니다.
주3) 최대 출력 전압은 전원 전압 이상으로 올라가지 않습니다.
주4) 입력 전압이 680VDC이상부터는 정격 전류를 10% Derating하여 사용하여 주십시오.

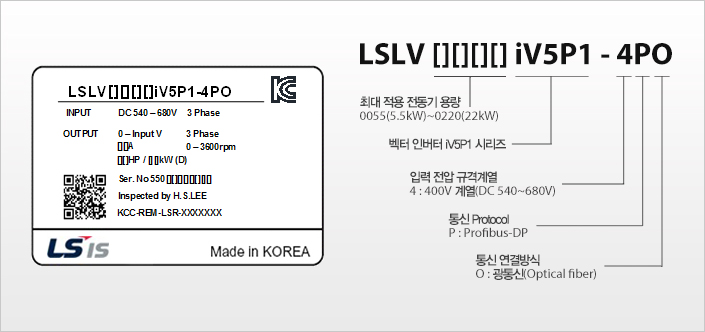

- 명판 스펙


- 공통규격
항목 규격
회로 방식 IGBT를 사용한 전압형 인버터
제어 제어 방식 속도 센서 부착형 벡터 제어 방식
속도 제어 정도 아날로그 설정: 최고 속도(1800 rpm)의 ± 0.1%(25 ± 10℃)
디지털 설정: 최고 속도(1800rpm)의 ± 0.1%(0 ~ 40℃)
속도 설정 분해능 아날로그 설정: 최고 속도의 ± 0.1% / 디지털 설정: 0.1 rpm
속도 제어 응답 속도 50Hz
과부하 내량 연속 : 150% / 1분
가감속 시간 설정 0.00 ~ 600.0(초)
조합 4가지 가감속 시간 선택 가능
패턴 Linear, S-Curve
입력 속도 설정 ● 로더에 의한 디지털 설정
● 아날로그 입력에 의한 설정 		● 접점 입력에 의한 다단속 설정
● 통신옵션에 의한 설정
아날로그 입력 ● 3 채널(AI1, AI2, AI3)
● -10 → 10V, 10 → -10V, 0 → 10V, 10 → 0V, 0 → 20mA, 20 → 0mA
● 전동기 NTC(선택 가능: AI3만 해당)
● 다기능 아날로그 입력 10가지 기능 중 선택 가능
● AI3: 전동기 NTC 사용은 하이젠 전동기일 경우 사용 가능
접점 입력 ● FX, RX, BX, RST, P1, P2, P3, P4, P5, P6, P7
● 다기능 입력 단자(P1 ~ P7)는 26가지 기능 중 선택 가능
출력 아날로그 출력 ● 2 채널(AO1, AO2)
● -10V → 10V, 10 → -10V, 0 → 10V, 10 → 0V 출력
● 다기능 아날로그 출력 33가지 기능 중 선택 가능
접점 출력 ● 다기능 접점 출력: 4 채널(1A-1C, 2A-2C, 3A-3C, 4A-4C)
● 고장 접점 출력: 1 채널(30A-30C, 30B-30C)
보호 기능(트립) IGBT 단락, Fuse 소손, 지락전류 보호, 과전류 보호, 과전압 보호, 엔코더 에러, 인버터 과열, 전자써멀, 과부하 트립, H/W 이상, 외부고장 B, 출력 결상, 인버터 과부하, 전동기 과열, 인버터 NTC Thermister 단선, 전동기 Thermister 이상, 전동기 과속도, Lv2 고장, 속도 편차 고장, 지락전류 보호, 브레이크 트립 등
보호 기능(경고) 인버터과열 경고, 모터 과열 경고, 과부하 경고

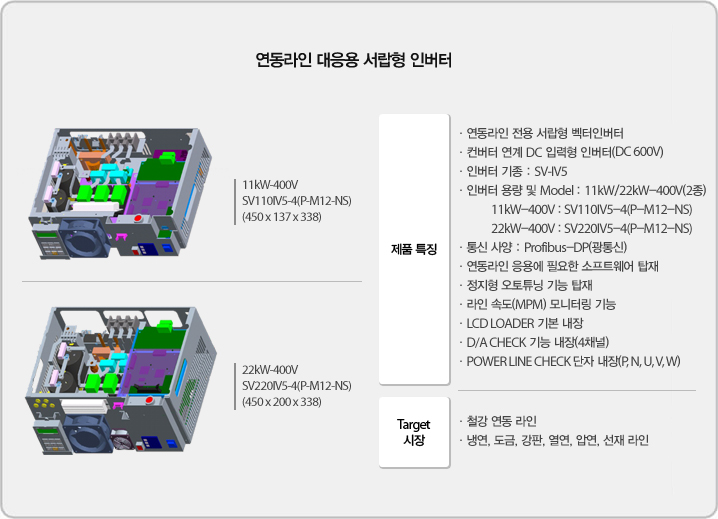

서랍형iV5




고성능 대용량 드라이브




* 특징
- 보호기능
과전류 보호, 과전압 보호, 저전압 보호, 드라이브 과열 보호, 과부화 보호, 영상전류 보호, 운전 이상 보호 등

- 강력한 토크제어
급격한 부하변동에도 신속한 토크 응답(저속에서 고 토크 발휘)
가동 시 150% 토크 발휘
피드백 장치 없이 정확한 토크 제어
급격한 부하 변동에 대한 빠른 토크 응답
  • 역 감속 제어
  • 정지 토크 제어

- 동기 운전 제어

- 2배속 운전 제어

- 향상된 PID 제어
자체 PID기능을 내장하고 있어 별도의 PID 컨트롤러 없이 유광, 유압, 레벨등의 일정제어 수행

- 다양한 통신 프로그램
Profibus, Modbus, RS485/232C, CAN통신 지원
PC에서 드라이브 컨트롤(옵션)
   • 모니터링 기능
   • 통신 프로그램 제공(옵션)
   • Trip Trace
   • Free Function Block

- 향상된 트립 이력 저장 기능
드라이브 트립 직전 1초 동안의 전류, 전압, 주파수, 토크 등의 고장정보를 저장

- Flying Start 기능
회전중인 부하의 재 가동 및 순간정전 후 재 가동에 효과적

- 오토튜닝
간단한 조작으로 모터 정수를 자동으로 측정하여 최적의 제어 성능 구현(센서리스 벡터 제어, 센서드 벡터 제어)

- 설치환경
200/400V class

- 제어방식
V/F 주파수 제어, 센서리스 V/F 속도 제어(옵션), 센서리스 벡터 속도 제어, 센서리스 벡터 토크 제어, 센서드 벡터 속도 제어, 센서드 벡터 토크 제어

- CE 인증획득

- 3-Phase 200V급 (90~110kW)
LSLVㅁㅁㅁㅁiH7-2ㅁㅁㅁㅁ 0900 0110
작동 전동기 정부하 [kW] 90 110
출력정격 정격용량 [kVA] 129 159
정격전류 [A] 325 400
출력주파수 [Hz] V/F, 센서리스 벡터제어 - 0~300Hz/3000Hz(옵션) 센서드 벡터제어 - 0~120Hz
출력전압 [V] 3-phase 200~230V의 95%
입력정격 사용전압 [V] 3-phase 200~230V(±10%)
입력주파수 [Hz] 50/60Hz(±10%)
정격전류 [A] 309 380
드라이브 중량 [kg] 91 160

- 3-Phase 400V급 (400~800kW)
LSLVㅁㅁㅁㅁiH7-2ㅁㅁㅁㅁ 0400 0500 0710 0800
작동 전동기 정부하 [kW] 400 500 710 800
출력정격 정격용량 [kVA] 500 611 868 978
정격전류 [A] 759 929 1319 1486
출력주파수 [Hz] V/F, 센서리스 벡터제어 - 0~300Hz/3000Hz(옵션) 센서드 벡터제어 - 0~120Hz
출력전압 [V] 3-phase 380~480V의 95%
입력정격 사용전압 [V] 3-phase 380~480V(±10%)
입력주파수 [Hz] 50/60Hz(±10%)
정격전류 [A] 721 883 1253 1412
드라이브 중량 [kg] 352 375 553 553
